Casella Psa Generatore di azoto Psa Generatore di gas

Casella generatore di azoto PSA

Descrizione

Il flusso di processo di un generatore di azoto comporta in genere diverse fasi, ognuna delle quali contribuisce alla produzione di gas azoto.

Compressione dell'aria: il primo passo consiste nella compressione dell'aria atmosferica, che viene aspirata nel generatore di azoto e compressa con un compressore a vite o un compressore a scatto.La compressione aumenta la pressione dell'aria al livello desiderato, in genere tra 7 e 10 atmosfere.

Aria di raffreddamento: l'aria compressa entra quindi nel sistema di raffreddamento, che consiste di scambiatori di calore e condensatori.una parte dell'umidità presente nell'aria si condensa in forma liquida, che viene rimosso attraverso un sistema di drenaggio.

Purificazione dell'aria: l'aria raffreddata entra nella fase di purificazione, spesso con un setaccio molecolare.Il setaccio molecolare è un materiale adsorbente con dimensioni specifiche dei pori che assorbe selettivamente l'ossigenoQuesto processo rimuove l'ossigeno e altre impurità, aumentando la purezza del gas azoto.

Compressione dell'azoto: il gas di azoto purificato viene quindi compresso alla pressione di lavoro desiderata utilizzando un compressore a vite o un compressore centrifugo.La compressione aumenta la pressione del gas azoto per un ulteriore trattamento, stoccaggio o trasporto.

Immagazzinamento e distribuzione: il gas azoto compresso viene immagazzinato e distribuito attraverso serbatoi di immagazzinamento o un sistema di condotte.mentre le condotte consentono la consegna di gas azoto a apparecchiature o applicazioni specifiche.

Questi passaggi insieme formano il flusso di processo di base di un generatore di azoto.il generatore può estrarre e produrre gas azoto di alta purezza per vari scopi industriali e applicativi.

Un generatore di azoto ad assorbimento a oscillazione di pressione (PSA) opera sulla base del principio dell'assorbimento selettivo dei gas utilizzando materiali adsorbenti.Ecco una descrizione del principio di funzionamento di un generatore di azoto PSA:

Adsorbimento: il processo inizia con l'aria compressa diretta in un recipiente di adsorbimento contenente un letto di materiale adsorbente, in genere un setaccio molecolare di carbonio (CMS).Il materiale adsorbente ha un'elevata affinità per l'ossigeno, vapore acqueo e altre impurità presenti nell'aria.

Adsorbimento selettivo: sotto alta pressione, il materiale adsorbente adsorbe selettivamente l'ossigeno e altre impurità permettendo al nitrogeno di passare.Ciò è dovuto alla differenza di capacità di assorbimento e di affinità del materiale assorbente per diversi gas.Di conseguenza, il flusso di gas ricco di azoto esce dal recipiente e viene raccolto per ulteriore lavorazione.

Purificazione: una volta che il letto di assorbimento diventa saturo di ossigeno e di impurità, la pressione viene rilasciata e il vaso passa attraverso una fase di purificazione.una parte dell'aria compressa è dirottata verso il lato di depurazione del recipienteIl flusso di gas di depurazione, ricco di ossigeno e di impurità, viene scaricato dal sistema, eliminandole dal letto adsorbente.

Adsorbente di commutazione: il processo continua con l'interruzione del flusso di aria compressa tra due vasi di adsorbente.l'altro recipiente subisce la fase di depurazioneQuesta operazione ciclica garantisce una fornitura continua di gas azoto.

Sistema di controllo: il generatore di azoto PSA è controllato da un controller logico programmabile (PLC) o da un sistema simile.assicurando un adeguato assorbimento, purga e cambio di cicli.

Ripetendo i cicli di assorbimento, depurazione e commutazione,il generatore di azoto PSA può produrre costantemente un flusso di gas azoto di alta purezza adsorbendo selettivamente ossigeno e impurità dall'aria compressaIl gas azoto prodotto può essere utilizzato in vari settori e applicazioni in cui è necessaria una fornitura di azoto affidabile e in loco.

Specificità

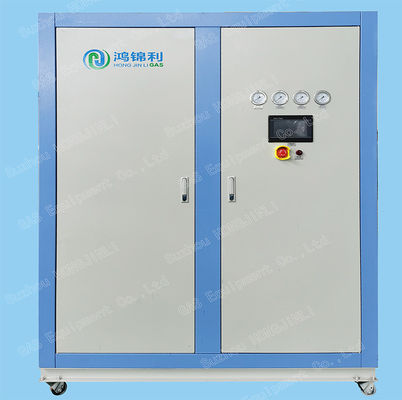

Casella generatore di azoto PSA

Capacità di azoto: 1 ~ 100Nm3/h
Purezza dell' azoto: 95%-99,999%
Pressione dell'azoto: 0,5-0,8Mpa (sostituzione per alta pressione) Punto di rugiada dell'azoto: ≤-40°C (pressione atmosferica)
Fornitore di alimentazione di controllo: 0,2 kW 220v 50Hz
