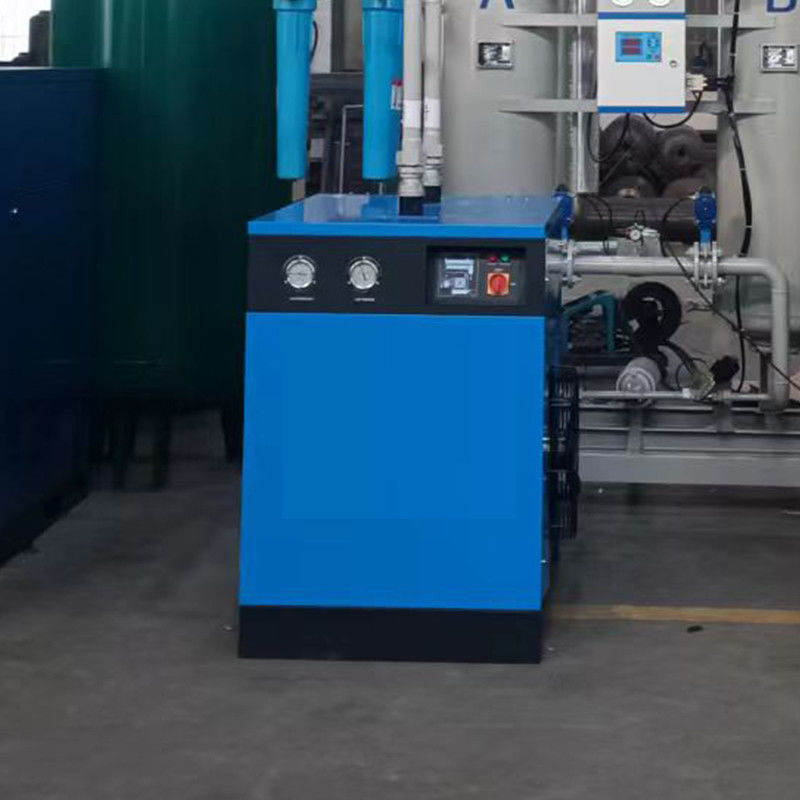

asciugatrice a congelamento
Hai bisogno di aria compressa secca.
Di solito l'aria compressa che entra nella rete dell'aria contiene il 100% di vapore acqueo.che possono non solo danneggiare il sistema di aria compressa, ma anche danneggiare il prodotto finale.
Se non è installato un asciugatore, 90 litri di acqua entreranno nel sistema di aria compressa ogni giorno.L'aria compressa secca garantisce il regolare funzionamento del sistema di aria compressa e del processo produttivoGli asciugatori refrigerati e gli asciugatori ad assorbimento della serie HJL forniscono aria compressa secca a diverse temperature di punto di rugiada.
1. pre raffreddamento/scambiatore di calore
2Evaporatore
3. Separatore di acqua di soda
4. Condensatore d'aria
5Condensatore d'acqua
6. compressore di refrigerante
7. Separatore gas-liquido
8Interruttori ad alta e bassa tensione
9. filtro di asciugatura 10. valvola di espansione (tubo capillare) 11. valvola di bypass del gas caldo 12. valvola di regolazione del volume dell'acqua 13. valvola di scarico automatica 14. interruttore ad alta pressione
asciugatrice refrigerata (tipo raffreddato ad acqua) Parametri tecnici | |||||||
Modello | Trattamento dell'aria ((m3/min) | Potenza del compressore (HP) | Fornitura di alimentazione ((V/50Hz) | Volume dell'acqua di raffreddamento ((m2/h) | Diametro del tubo d'aria | Dimensioni ((lunghezza x larghezza x altezza mm) | Peso ((Kg) |
BL0120W | 14 | 3 | 380 | 2.8 | DN65 ((G21⁄2") | 700X1000X1000 | 160 |
BL0150W | 16 | 4 | 380 | 3 | DN65 ((G21⁄2") | 800X1000X1000 | 165 |
BL0200W | 22.8 | 5 | 380 | 3.5 | DN80(F3) | 700X1450X1160 | 250 |
BL0250W | 28.5 | 6 | 380 | 4 | DN80(F3) | 700X1450X1160 | 300 |
BL0300W | 35 | 8 | 380 | 5 | DN80(F3) | 1800X1000X1360 | 400 |
BL0400W | 45 | 10 | 380 | 7 | DN100(F4) | 2000X1000X1360 | 500 |
BL0500W | 55 | 12.5 | 380 | 9 | DN100(F4) | 2200X1100X1480 | 600 |
BL0600W | 65 | 15 | 380 | 10 | DN125(F5) | 2200X1100X1480 | 700 |
BL0800W | 85 | 20 | 380 | 12 | DN150(F6) | 2300X1300X1880 | 900 |
BL1000W | 105 | 25 | 380 | 14 | DN150(F6) | 2400X1300X2100 | 1100 |
BL1200W | 120 | 30 | 380 | 16 | DN200(F8) | 2600X1800X2500 | 1500 |
BL1600W | 160 | 40 | 380 | 18 | DN200(F8) | 2800X2000X2600 | 1650 |
BL2000W | 200 | 50 | 380 | 24 | DN250(F10) | 3400X2100X2700 | 2000 |
BL2500W | 250 | 60 | 380 | 24 | DN250(F10) | 3800X2100X2800 | 2600 |
BL3000W | 300 | 70 | 380 | 35 | DN300(F12) | 4000X2100X2900 | 3500 |
BL3600W | 360 | 80 | 380 | 40 | DN300(F12) | 4200X2100X3000 | 4500 |
Condizioni di lavoro standard | ||||
temperatura di ingresso dell'aria | temperatura ambiente | pressione di lavoro | punto di rugiada di pressione | refrigerante |
38°C | 35°C | 0.7MPa | 2-10°C | R-22 |
Intervallo di lavoro | ||
pressione di lavoro | temperatura ambiente | Temperatura massima dell'aria di aspirazione |
00,6 - 1,3 MPa | 5°C a 45°C | < 80°C |
