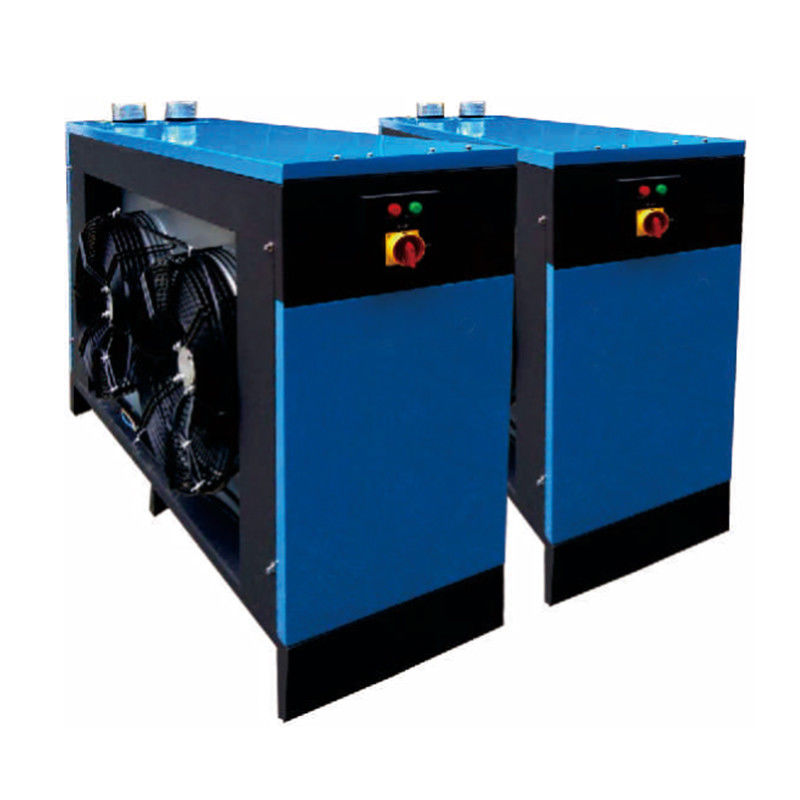

Evidenziare: | Asciugatrice d'aria refrigerata da 35 cm3,Asciugatrice d'aria refrigerata da 25 cm3,asciugatrice ad aria refrigerata ad alta temperatura |
---|
asciugatrice a congelamento
flusso d'aria
L'aria compressa entra nel raffreddatore di pre raffreddamento (1) dalla presa d'aria per il raffreddamento preliminare, scorre nell'evaporatore del sistema di refrigerazione (2) e viene ulteriormente raffreddata dal sistema di refrigerazione.L'aria compressa raffreddata passa attraverso il separatore dell'acqua di condensa (3) e l'acqua di condensa viene automaticamente drenataL'aria compressa raffreddata dall'asciugatrice ritorna nello scambiatore di calore (1) per il recupero della temperatura e esce dall'asciugatrice refrigerata attraverso la presa d'aria.
Processo di raffreddamento
Il refrigerante è in stato liquido ad alta temperatura dopo essere passato attraverso il compressore di refrigerazione (6).Il refrigerante liquido ad alta temperatura e alta pressione viene raffreddato dal condensatore (raffreddato ad aria o raffreddato ad acqua) e diventa quindi un refrigerante a media temperatura. passa attraverso il filtro di asciugatura (9) per rimuovere le impurità.il refrigerante passa attraverso la valvola di espansione o il tubo capillare (10) e diventa uno stato misto gas-liquido a bassa temperatura e bassa pressioneInfine entra nell'evaporatore (2) per scambiare calore con l'aria compressa calda, completa il lavoro di refrigerazione e ritorna al compressore di refrigerazione (6) Esegue un lavoro ciclico.
1. pre raffreddamento/scambiatore di calore
2Evaporatore
3. Separatore di acqua di soda
4. Condensatore d'aria
5Condensatore d'acqua
6. compressore di refrigerante
7. Separatore gas-liquido
8Interruttori ad alta e bassa tensione
9. filtro di asciugatura 10. valvola di espansione (tubo capillare) 11. valvola di bypass del gas caldo 12. valvola di regolazione del volume dell'acqua 13. valvola di scarico automatica 14. interruttore ad alta pressione
asciugatrice refrigerata (tipo raffreddato ad acqua) Parametri tecnici | |||||||
Modello | Trattamento dell'aria ((m3/min) | Potenza del compressore (HP) | Fornitura di alimentazione ((V/50Hz) | Volume dell'acqua di raffreddamento ((m2/h) | Diametro del tubo d'aria | Dimensioni ((lunghezza x larghezza x altezza mm) | Peso ((Kg) |
BL0120W | 14 | 3 | 380 | 2.8 | DN65 ((G21⁄2") | 700X1000X1000 | 160 |
BL0150W | 16 | 4 | 380 | 3 | DN65 ((G21⁄2") | 800X1000X1000 | 165 |
BL0200W | 22.8 | 5 | 380 | 3.5 | DN80(F3) | 700X1450X1160 | 250 |
BL0250W | 28.5 | 6 | 380 | 4 | DN80(F3) | 700X1450X1160 | 300 |
BL0300W | 35 | 8 | 380 | 5 | DN80(F3) | 1800X1000X1360 | 400 |
BL0400W | 45 | 10 | 380 | 7 | DN100(F4) | 2000X1000X1360 | 500 |
BL0500W | 55 | 12.5 | 380 | 9 | DN100(F4) | 2200X1100X1480 | 600 |
BL0600W | 65 | 15 | 380 | 10 | DN125(F5) | 2200X1100X1480 | 700 |
BL0800W | 85 | 20 | 380 | 12 | DN150(F6) | 2300X1300X1880 | 900 |
BL1000W | 105 | 25 | 380 | 14 | DN150(F6) | 2400X1300X2100 | 1100 |
BL1200W | 120 | 30 | 380 | 16 | DN200(F8) | 2600X1800X2500 | 1500 |
BL1600W | 160 | 40 | 380 | 18 | DN200(F8) | 2800X2000X2600 | 1650 |
BL2000W | 200 | 50 | 380 | 24 | DN250(F10) | 3400X2100X2700 | 2000 |
BL2500W | 250 | 60 | 380 | 24 | DN250(F10) | 3800X2100X2800 | 2600 |
BL3000W | 300 | 70 | 380 | 35 | DN300(F12) | 4000X2100X2900 | 3500 |
BL3600W | 360 | 80 | 380 | 40 | DN300(F12) | 4200X2100X3000 | 4500 |
