| Nome: | Essiccatore ad adsorbimento | punto di rugiada dell'aria compressa: | -40°C |
|---|---|---|---|
| Evidenziare: | Essiccatore di adsorbimento,Asciugatrici ad assorbimento modulare,Altri apparecchi per l'asciugatura |
||

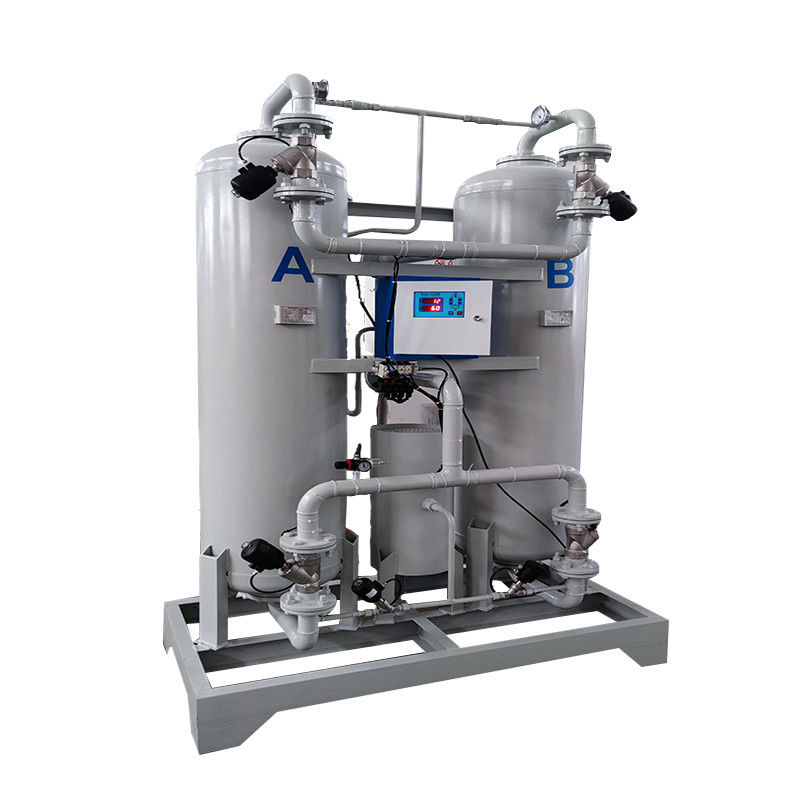

Asciugatrice ad assorbimento dell'aria
| parametri tecnici dell'asciugatrice ad assorbimento rigenerativo senza calore/microcalore (LH) | ||||||
| Modello | trattamento dell'aria ((m3/min) | Diametro del tubo ((mm) | Dimensioni ((lunghezza x larghezza x altezza mm) | Potenza di riscaldamento/alimentazione elettrica (microcalore) | Peso dell'apparecchiatura (kg senza calore) | Peso dell'apparecchiatura (microcalore kg) |
| BX0005 | 0.8 | DN15 | 600X350X1500 | 70 | ||
| BX0010(LH) | 1.8 | DN20 | 650X450X1500 | 0.35/220 | 80 | 95 |
| BX0020(LH) | 2.8 | DN20 | 700X450X1500 | 0.5/220 | 100 | 120 |
| BX0030 (LH) | 3.8 | DN25 | 900X480X1600 | 0.75/220 | 130 | 140 |
| BX0040(LH) | 5.5 | DN40 | 1000X650X1750 | 1.25/220 | 250 | 270 |
| BX0060(LH) | 6.8 | DN40 | 1000X700X1800 | 1.5/220 | 280 | 300 |
| BX0080(LH) | 8.8 | DN50 | 1100X700X1900 | 2.0/220 | 450 | 480 |
| BX0100(LH) | 11.5 | DN50 | 1100X650X2050 | 2.5/220 | 500 | 530 |
| BX0120 ((LH) | 14 | DN65 | 1200X850X2200 | 3.0/380 | 550 | 580 |
| BX0150 ((LH) | 16 | DN65 | 1200X850X2200 | 3.75/380 | 580 | 620 |
| BX0200(LH) | 22.8 | DN80 | 1400X1000X2350 | 5.0/380 | 860 | 900 |
| BX0250 ((LH) | 28.5 | DN80 | 1400X1000X2500 | 6.25/380 | 1200 | 1250 |
| BX0300(LH) | 35 | DN80 | 1750X1100X2500 | 7.5/380 | 1600 | 1700 |
| BX0400(LH) | 45 | DN100 | 1700X1100X2600 | 10/380 | 1900 | 2000 |
| BX0500(LH) | 55 | DN100 | 1900X1200X2800 | 12.5/380 | 2300 | 2500 |
| BX0600(LH) | 65 | DN125 | 2000X1300X2800 | 15/380 | 2800 | 3000 |
| BX0800(LH) | 85 | DN 150 | 2200X1600X2900 | 20/380 | 3400 | 3800 |
| BX1000 ((LH) | 105 | DN 150 | 2600X1600X2960 | 25/380 | 4100 | 4500 |
| BX1200(LH) | 120 | DN200 | 3200X1600X3000 | 30/380 | 4500 | 5000 |
| BX1600 ((LH) | 160 | DN200 | 3800X1800X3000 | 40/380 | 6000 | 6500 |
| BX2000 (LH) | 200 | DN250 | 4200X2000X3000 | 50/380 | 7500 | 8000 |
| Nota: i modelli BX0005-BX2000 sono strutture tradizionali a due torri; (LH) è un asciugatore ad assorbimento a basso calore | ||||||
2Flusso di lavoro dell'asciugatrice ad assorbimento a rigenerazione microtermica
L'asciugatrice ad assorbimento a rigenerazione micro-termica combina i vantaggi dell'assorbimento a oscillazione di pressione e dell'assorbimento a oscillazione di temperatura, cioèl'umidità assorbita dall'adsorbante durante il processo di assorbimento dipende dalla diffusione termica e dalla bassa pressione del gas di rigenerazione (aria riscaldata e asciutta) durante il processo di rigenerazionePuò essere completamente eliminato attraverso l'azione combinata di meccanismi.
Adsorbimento
L'aria umida entra nel cilindro di asciugatura A dal diametro inferiore del tubo attraverso la valvola A1.
Attraversa lo strato di adsorbente da basso verso l'alto, e l'aria secca viene scaricata dal sistema di tubi superiore.
Rigenerazione
Una piccola quantità di aria secca (circa il 7%) passa attraverso il sistema dei condotti superiori per rigenerare l'aria
Dopo che la valvola di regolazione è decompressa, entra nel riscaldatore per riscaldarsi.L'assorbente nel cilindro B viene analizzato e rigenerato per ripristinare la capacità di asciugatura dell'assorbenteIl gas di rigenerazione viene scaricato nell'atmosfera attraverso la valvola B2 e il silenziatore del sistema di tubazioni inferiore.
equalizzare la pressione
Dopo aver completato la rigenerazione dell'adsorbente, la valvola B2 viene chiusa e il cilindro di asciugatura B viene gradualmente
Aumentare gradualmente la pressione alla pressione di lavoro in linea e prepararsi a passare.
commutazione
La valvola B1 del tubo inferiore è aperta, la valvola A1 è chiusa e la valvola A2 è aperta.
Le due bombole di asciugatura A e B vengono scambiate, la bombola B entra nell'assorbimento e la bombola A viene pressurizzata e rigenerata.il tempo di lavoro e la temperatura di riscaldamento sono controllati automaticamente dal regolatore.
