Asciugatrici ad assorbimento senza calore

Asciugatrice ad assorbimento dell'aria

1Flusso di lavoro dell'asciugatrice ad assorbimento di rigenerazione senza calore

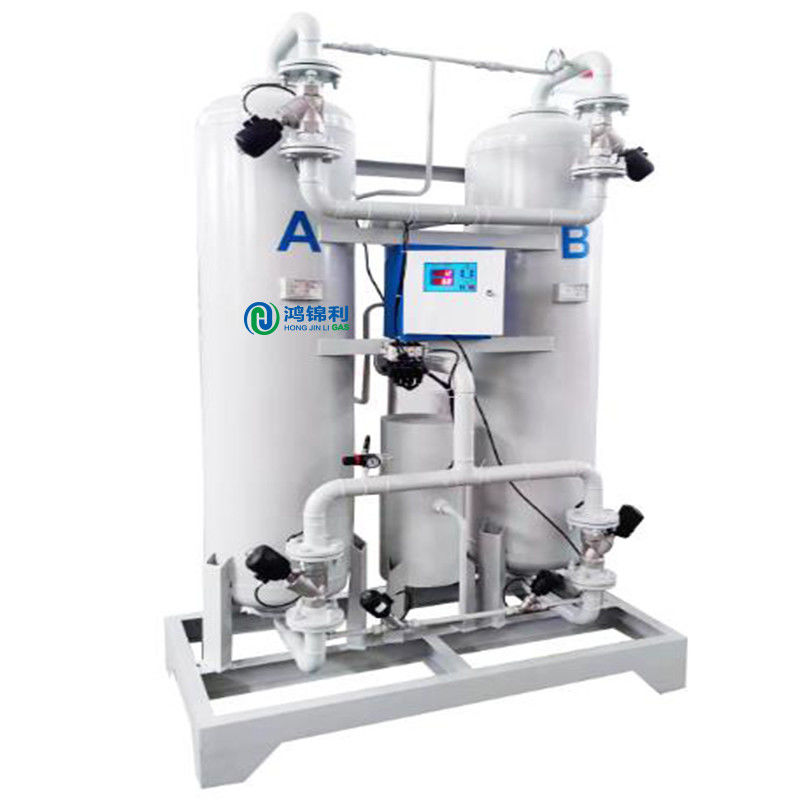

L'asciugatrice ad assorbimento a rigenerazione senza calore utilizza un ciclo di rigenerazione ad assorbimento a oscillazione di pressione per scambiare aria compressa attraverso due bombole di asciugatura A e B piene di adsorbente, cioèquando un cilindro assorbe il vapore acqueo in uno stato ad alta pressione parziale (pressione di lavoro)., l'altro cilindro di asciugatura analizza a bassa pressione parziale (accetta la pressione atmosferica), e quindi commuta in base al programma di tempo impostato.

Adsorbimento
L'aria umida entra nel cilindro di asciugatura A dal diametro inferiore del tubo attraverso la valvola A1, e poi
Flussa verso l'alto attraverso lo strato di adsorbente, e l'aria secca viene scaricata dal sistema di tubazioni superiore.
Rigenerazione
Parte dell'aria secca (circa il 14%) passa attraverso il sistema dei condotti superiori per rigenerare l'aria
Regolare la valvola per entrare nella bombola di asciugatura B,e l'aria secca decompressa (chiamata gas di rigenerazione) analizzerà e rigenererà l'adsorbente nel cilindro di asciugatura B da cima a fondo per ripristinare la capacità di asciugatura dell'adsorbenteIl gas di rigenerazione passa attraverso la valvola B2 del tubo inferiore e le prese d'aria del silenziatore verso l'atmosfera.
equalizzare la pressione
Dopo aver completato la rigenerazione dell'adsorbente, la valvola B2 viene chiusa e il cilindro di asciugatura B
Premere alla pressione di funzionamento online e prepararsi a passare.
commutazione
La valvola B1 del tubo inferiore è aperta, la valvola A1 è chiusa e la valvola A2 è aperta.
Le due bombole di asciugatura A e B vengono scambiate, la bombola B entra nell'adsorbimento e la bombola A viene depressurizzata e rigenerata.La sequenza di lavoro e il tempo di lavoro sono controllati automaticamente dal controller.
